Opremanje vinograda s vinogradarskom armaturom

  • 28.099
  • 1.252
  • 0

Kod suvremenog načina opremanja vinograda, vinogradi se najčešće opremaju sa armaturom koja olakšava cjelokupnu obradu vinograda, te održava vinograd otpornijim na vremenske nepogode (vjetar). Potrebna čvrstoća armature ovisi o mnogim faktorima, a neki od važnijih su dužina redova i nagib terena.

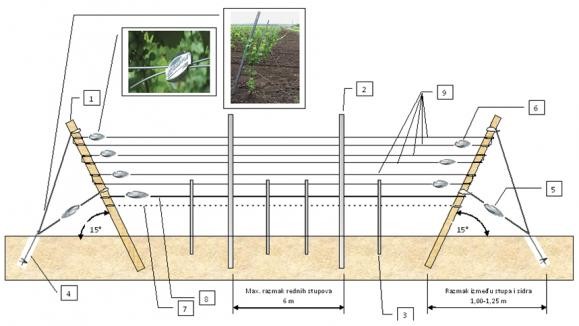

Primjer opremanja vinograda armaturom

Slika - opremanje vinograda

Legenda:

  1. Krajnji stup
  2. Redni stup
  3. Pomoćni stupić
  4. Vinogradarsko sidro
  5. Grippla (spojnica) sa sajlom za krajnji stup
  6. Grippla za pomoćnu žicu
  7. Prva nosiva žica (rebrasta žica za veće nagibe)
  8. Druga nosiva žica
  9. Pomoćne žice

Krajnji stup

Za krajnji stup natežu se žice i zato je to stup koji mora biti najčvršći. Također, ovaj stup se sa kontra strane zateže čvršćom žicom (ili sajlom), kako bi se zadržao u istom položaju nakon natezanja žica (st. 5). Krajnji stup se preporuča koristiti kod redova dužih od 50 m.Takav stup može biti izrađen od impregniranog drva, prenapregnutog betona, pocinčanog lima ili vruće cinčanog lima.Slika - Krajnji stup

Redni stup

Ovaj stup služi kao nosač žice u redu. Njegova visina ovisi o uzgojnom obliku i željenoj visini nasada. Preporučljivi razmak rednih stupova je max. 6 m. Isto tako, važno je prilagoditi širinu stupa sorti koju uzgajamo (npr. tako da mladice imaju dovoljno prostora između žica).

Slika - Redni stup

Prednost pocinčanih stupova je u tome što su jednostavni za instalaciju u vinogradu i male su težine. Velika pomoć pri instalaciji vinogradarskih stupova je naprava za nabijanje stupova sa U profilom.

Pomoćni stupić

Ovaj stupić se koristi za pridržavanje trsa, što je najvažnije u prvoj fazi rasta trsa, dok ne dostigne potrebnu visinu i čvrstoću. Njegov profil, čvrstoća i visina uvelike ovise o jačini vjetra i terenu na kojem je postavljen vinograd. Najčešće se upotrebljavaju drveni i pocinčani stupići.

Vinogradarsko sidro

Pomoću sajle ili žice povezujemo sidro (st. 4) i stup, kako bi krajnji stup bio dovoljno otporan na natezanja žice koja se mogu javiti uslijed jakog vjetra ili zatezanja žice. Uostalom, krajnji stup podnosi najveća opterećenja, te ga se stoga mora dovoljno učvrstiti. Sidra mogu biti različitog oblika, a to ovisi o terenu na koji se instaliraju. Za terene u kojima prevladava većinom zemlja bez kamena najčešće se primjenjuju sidra spiralnog oblika. Sidra mogu biti pocinčana i ne pocinčana, a njihova dužina i promjer ovise o strukturi tla. Vrlo koristan alat za instalaciju vinogradarskog sidra je ključ za uvrtanje sidra.

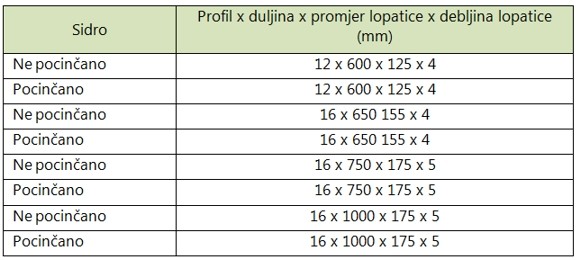

Slika -VInogradarsko sidro

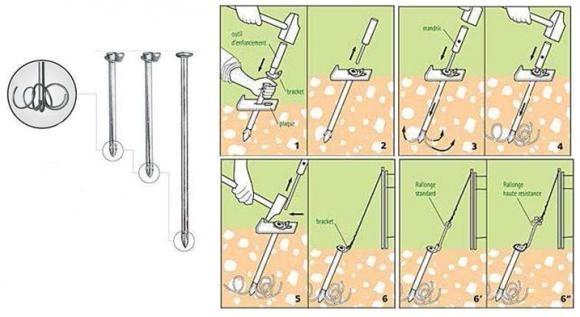

Za kamenite terene preporučljivo je koristiti Fenox sidra, koja su svojom konstrukcijom prilagođena instaliranju na takvim terenima. U nastavku možete vidjeti Primjer postavljanja Fenox sidra:

Slika - Fenox sidro

Vinogradarske žice

Na tržištu postoji veliki broj žica, ali zbog izloženosti žice nepovoljnim atmosferskim utjecajima, od nje se traži da bude otporna na različite uvjete. Također su nam od interesa njezina čvrstoća i istezljivost. U kontinentalnom području se uglavnom koriste pocinčane žice, dok se u područjima uz more češće koriste PVC i polyester žice zbog većeg utjecaja soli na žicu, te zbog sposobnosti ovih žica da se na višoj temperaturi stežu.
Broj žica ovisi o uzgojnom obliku i podneblju, a najčešći su jednokraki i dvokraki Gyot s 5 žica (1+2+2), 6 žica (1+1+2+2), 7 žica (1+2+2+2) ili 8 žica (1+1+2+2+2).

Spojnice za žicu (Gripple)

Vinogradarska žica se može spajati sa različitim spojnicama . Jedan od jednostavnijih načina je natezanje sa posebnim Gripple spojnicama (br.6). Ova spojnica se spaja prolaskom žica kroz dva keramička cilindra na Gripple-i. Zatim se posebnim kliještima ta žica nategne do potrebne čvrstoće. U odnosu na druge vrste spojnica, prednost Gripple spojnica se u tome što se osim spajanja, može vršiti i natezanje žice.


U svojoj ponudi imamo Gripple različitih modela , a za vinogradarstvo se obično koristi Grippla plus za nekoliko promjera žica:

  • Grippla mala 1,4-2,2 (300 kg)
  • Grippla srednja 2,0-3,25 (400 kg)
  • Grippla velika 3,25-4,20 (600 kg)

Za natezanje žice preporučamo korištenje specijalnih kliješta.

Postavljanje vinogradarske armature

Krajnji stup (br.1) se postavlja pod kutom od 15-20°. Taj se stup inače postavlja tako da se izbuši ili iskopa rupa, dok se pocinčani stup sa U-profilom postavlja pomoću naprave.

Redni stup (br. 2) se može postaviti na nekoliko načina. Ako je taj stup izrađen od drva ili betona, tada se postavlja tako da prvo bušilicom izbušimo rupu i tada uložiti stup. Ako je stup od pocinčanog lima sa U-profilom, onda se stup može instalirati sa napravom za nabijanje stupova. Dubina ovisi o strukturi tla, tj. čvrstoći stupa nakon instaliranja. Redni stup mora stajati uspravno, neovisno o nagibu terena. Razmak između rednih stupova je oko 6 m (ako je veliki nagib terena, tada je i manji).

Sidro (br. 4) se na mekanijem terenu uvrće pomoću posebnog ključa za sidra. Ako se radi o kamenitim terenima onda se koristi ''Fenox'' sidro koje se postavlja sa originalnim alatom za dotično sidro. Oba sidra se postavljaju u smjeru da ''gledaju'' prema vrhu krajnjeg stupa. Razmak između sidra i krajnjeg stupa treba biti od 1-1,25 m.

Debljina žice koja se postavlja ovisi o poziciji žice i dužini reda. Obično se kao prva u svim vinogradima postavlja druga nosiva žica (br. 8), koja mora biti veće debljine (2.5, 2.8, 3.0, 3.5 mm) pošto je izložena najvećim opterećenjima. Ukoliko se vinograd nalazi na većem nagibu, poželjno je postaviti i prvu nosivu žicu (br. 7), koja je rebrastog oblika, kako bi pomoćni stupić sa trsom ulegnuo u rebro žice i tako se spriječilo naginjanje trsa. Pomoćna žica (br. 9) je obično manje debljine (1,4-2,5 mm). Ovisno o uzgoju, postavlja se 4 ili 6 žica. Pomoćne žice mogu biti postavljene paralelno ili nasuprotno.

Spajanje žice i sajle se najlakše obavlja sa Gripple spojnicama, a veličina spojnice ovisi o debljini žice. Isto tako, sa Gripple spojnicom se može spojiti i sajla koja spaja krajnji stup sa sidrom.

Za sve detaljnije informacije o opremanju vinograda vinogradarskom armaturom, obratite se povjerenjem:

Pa-Vin d.o.o.
Tel: + + 385 1 6282 660
Fax: + + 385 1 6284 592
E-mail: pavin@pavin.hr
URL: www.pavin.hr
