Kako prilagoditi pneumatsku sijačicu

OLT d.d. među prvima je u Europi razvio eko adapter s ciljem otklanjanja svake mogućnosti negativnog utjecaja pneumatske sijačice na okoliš. Nove zakonske odredbe o sjetvi tretiranog sjemena govore o obaveznoj prilagodbi pneumatskih sijačica.

  • 3.492
  • 146
  • 0

Nove zakonske odredbe o sjetvi tretiranog sjemena govore o obaveznoj prilagodbi pneumatskih sijačica. Dozvoljena je upotreba sijačica sa podtlakom samo u slučaju da je ista prilagođena na način da se smanji emisija slobodno lebdećih čestica sredstava za zaštitu bilja u atmosferu. Ispitivanjima je utvrđeno da pneumatske sijačice s podtlakom prilagođene nadogradnjom zadovoljavaju postavljenje kriterije.

Obavezna prilagodba pneumatskih sijačica

U nastavku članka donosimo praktičan vodič kroz prilagodbu pneumatskih sijačica na primjeru PSK sijačica tvrtke OLT (članica Klastera poljomehanizacije op.a.). Isti je princip prilagodbe primjenjiv i na sijačice drugih proizvođača.

Kako bi odgovorio na tržišne zahtjeve, OLT je još prije nekoliko godina za potrebe poljoprivrednika u Sloveniji razvio tzv. eko adapter koji se pokazao kao učinkovit u sprečavanju širenja pesticida driftom. Princip rada je takav da se zrak koji sadrži opasne tvari pomoću eko adaptera preusmjerava i ispušta neposredno iznad tla tako da ne dolazi do širenja pomoću vjetra. Usred djelovanja struje zraka, ali i udaranja zrna sa zrnom, u ventilatoru sijačice dolazi do odvajanja čestica pesticida od zrna i tada dio te smjese odlazi u okolni zrak gdje uslijed djelovanja vjetra driftom odlazi do susjednih parcela.

Ugradnjom eko adaptera onemogućeno je ispuštanje smjese zraka i čestica pesticida iz ventilatora, već se taj onečišćeni zrak kanalizira u cijevi i provodi do zemljine površine gdje se ispušta. Tako ispuštena smjesa zraka i pesticida ima daleko manju mogućnost odnošenja vjetrom do drugih parcela nego ona ispuštena na većoj visini tj. direktno iz ventilatora sijačice. Intenzitet drifta najviše ovisi o sitnoći čestica i vjetru, a zatim i udaljenosti čestica od tretirane površine, svojstvima pesticida koji se koristi i drugim karakteristikama. Važno je istaknuti da ugradnja eko adaptera ne smanjuje eksploatacijsku iskoristivost sijacice koja je jednaka kao i kod sijačice bez ugradenog adaptera.

Postupak prilagodbe pneumatske sijačice (montaža eko adaptera)

Montaža eko adaptera ovisi o tipu sijačice. Imamo 2 slučaja:

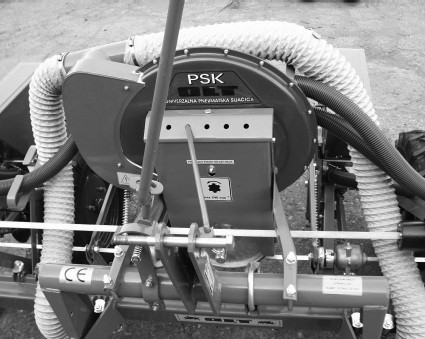

Osnovni komplet montira se na sve tipove sijacica koje na sebi nemaju UZG(uredaj za gnojivo) te zaPSK-6+UZG

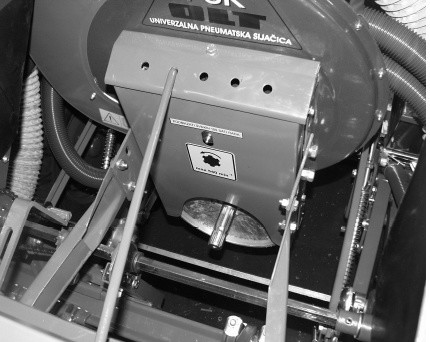

Za sve sijacice koje imaju ugraden UZG osim PSK-6+UZG potreban je uz osnovni komplet adaptera još i dodatni komplet

Ugradnjom UZG uredaja na sijačicu, ventilator više ne može stajati na istom mjestu kao i kod PSK bez UZG, nego se pomoću dvije produžne ploče, duže šipke i dva vijka udalji od grede sijačice kako je to i vidljivo na slici iznad.

1. korak: skidanje ventilatora sa sijačice

Postupak montaže eko adaptera započinjemo skidanjem ventilatora sa piramide sijačice.
Vrši se slijedecim redoslijedom:

  • skidamo crijeva sa razvodnika ventilatora tako da prvo otpustimo vijke i obujmicu (slika 1)
  • da bi mogli odvojiti ventilator potrebno je otpustiti kotvaste vijke te ukloniti šipku pričvršćenu beta zatikom (slika 2)
  • odvajamo ventilator od sijačice

2. korak: skidanje deflektora

  • Nakon što smo odvojili ventilator od sijačice stavimo ga na radni stol i počinjemo s njegovim rastavljanjem kako bi mogli ukloniti deflektor i na njegovo mjesto postaviti usmjerivač eko adaptera. (slika 3)
  • Započinjemo sa odvijanjem četiri vijka (po dva sa svake strane) i odvajanjem štitnika od postolja. (slika4)
  • Nakon odstranjivanja štitnika, pristupamo skidanju lijevog i desnog oslonca. Na slici prikazani su vijci koje je potrebno otpustiti kako bi se oslonci mogli skinuti sa ventilatora. (slika5 )
  • Idući korak je odvijanje 4 vijka oznaenih slovom A na slici 10. Ti vijci vežu postolje ventilatora za plašt. Nakon što su ti vijci otpušteni, potrebno je otpustiti i maticu prikazanu na istoj slici, ali pod slovom B. Funkcija tog vijka je da zateže remen ventilatora. Čim je taj vijak otpušten trebamo skinuti i remen, a odmah potom i cijelo postolje ventilatora. (slika 6)
  • Skidanje deflektora zraka vrši se nakon što se odviju vijci. (slika7)

3. korak: montiranje eko adaptera

  • Nakon što je deflektor uklonjen, možemo pristupiti montaži samog eko adaptera. Potrebno je uzeti usmjerivac iz osnovnog pakovanja postaviti ga na nacin kako je to prikazano na slici i pričvrstiti vijcima koji ste dobili uz adapter (slika 8)
  • Prilikom postavljanja postolja na zavarene vijke plašta te pripadajuće im matice. Potrebno je obratiti pozornost da se stavljaju dvije matice i dvije polumatice, s tim da je mjesto postavljanja polumatica pokazano na slici 9
  • Postavimo remen na njegovo mjesto, te ga zategnemo pomocu zateznog vijka. (slika 10)
  • Zatežemo 4 vijka koja povezuju postolje s plaštem ventilatora. (slika 11)
  • Postavljamo lijevi i desni oslonac na njima pripadajuća mjesta i učvršćujemo ih vijcima. (slika12)
  • Silikonom osiguravamo brtvljenje ventilatora, i sprečavamo ispuštanje smjese zraka i čestica pesticida. Kada je silikoniranje završeno vraćamo štitnik na njegovo mjesto i pritežemo vijke koji ga spajaju s postoljem (slika 13)
  • Razdjeljivač se postavlja na otvor koji vodi iz usmjerivača, i učvršcuje se s vijcima za lim (4kom.). Nakon toga ventilator vraćamo na sijačicu, učvrstimo ga ukotvenim vijcima na jaram, postavimo šipku na njeno mjesto i osiguramo beta zatikom. Kada je ventilator postavljen na sijačicu vratimo crijeva na ispuste razvodnika i učvrstimo ih vijcima.(slika 14)
  • Na razdjeljivač sa svake strane se postavlja po jedno gibljivo crijevo Ø100mm, koje se potom učvršćuje pomocu dvije standardne obujmice Ø90-110mm. (slika 15)
  • Pridrživač crijeva se ugraduje na mjesto prikazano na slici 20., s tim da se vijak koji je bio prisutan zamjenjuje nešto dužim vijkom M6x18 iz osnovnog pakovanja. (slika 16)
  • Ostaje nam sada samo da ugradimo pridrživač crijeva lijevi i pridrživač crijeva desni te sprovedemo crijeva kroz njih. Kod montiranja potrebno je vijak pokazan na slici 21. otpustiti, ukoloniti podložnu pločicu i tek tada postaviti pridrživac crijeva. Nakon toga samo pritegnemo vijak. Da bi dodatno osigurali gibljiva crijeva adaptera, povezujemo ih PVC vezicama sa crijevima sijačice. (slika 17)
